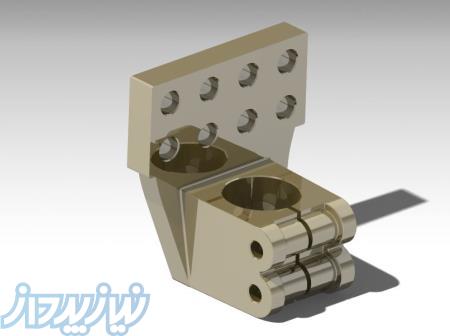

مهندسی معکوس و ساخت کفشک های برنجی ترانسفورماتور

نوع خاصی از کفشک های برنجی ترانسفورماتورهای پست های برق جهت مهندسی معکوس و ساخت از طرف صنایع فولاد به مجموعه واگذار گردید. این کفشکها در مواقعی مورد استفاده قرار می گیرند که ورودی تابلو و یا ترانس کوچک طراحی شده باشد و یا تعداد و سایزکابل ها به اقتضای طراحی بیشتر باشد. همین ویژگی منحصر به فرد آنها باعث استفاده گسترده در صنایع مختلف نیروگاهی، فولاد و ... شده است. پس از مشخص شدن زمانبندی و تدوین برنامه زمانبندی تولید ابعاد برداری و مطالعه استانداردهای لازم مدلسازی سه بعدی قطعه در مجموعه انجام شد سپس با توجه به نیاز مدل ریختگری جهت تولید این محصول، مدل ریختگری توسط واحد قالبسازی مجموعه ساخته شد. پس از گذراندن تست های مورد نیاز بر روی مدل در واحد کنترل کیفیت، مدل در اختیارخط تولید جهت ریختگری قرار گرفته است. پس از اتمام مرحله ریختگری، ماشینگاری قطعات توسط ماشین فرز سی ان سی سه محور و تراش اجرا شد. در تمامی مراحل تولید، قطعات در هر مرحله توسط واحد کنترل کیفیت مجموعه فیدمک به دقت بررسی شده و پس از تایید نهایی این واحد قطعات تولیدی به کارفرما تحویل داده شده است.

موضوع پروژه: مهندسی معکوس و ساخت کفشک های برنجی ترانسفورماتور
سال اجرا: 1398
پروسه تولید: ابعاد برداری، مدلسازی سه بعدی مطابق نمونه و با توجه به استاندارد، تهیه و تدوین نقشه های مهندسی ساخت، تلرانس گذاری ابعادی و هندسی، تهیه اسناد زمانبندی و کنترل پروژه و تدوین MSP ،تدوین OPC و BOM، تامین مواد اولیه، آنالیز شیمیایی، ریختگری، تراشکاری، فرزکاری
حوزه فعالیت: صنایع فولاد و آلومینیوم
