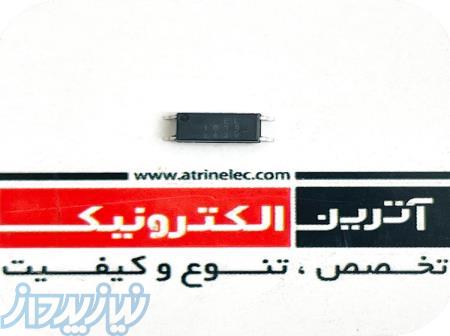

EL1019

اپتوکوپلر 4 پین 50 میلی آمپری - 4PIN LONG CREEPAGE SOP PHOTOTRANSISTOR PHOTOCOUPLER




استفاده در انواع صنایع از جمله :

کنترلرهای برنامه پذیر-سیستم های اندازه گیری-ماینر ها-سوئیچینگ ها -تجهیزات خانگی-مخابراتی

Features:
• Free halogens compliant
• Current transfer ratio
(CTR: 50~600% at IF =5mA, VCE =5V)
(CTR: 63~320% at IF =10mA, VCE =5V)
• High isolation voltage between input
and output (Viso=5000 V rms )
• Compact 4 Pin SOP with a 2.0 mm profile
• 8mm long creepage distance
• Pb free and RoHS compliant.
• UL approved (No. E214129)
• VDE approved (No. 40028391)
• SEMKO approved
• NEMKO approved
• DEMKO approved
• FIMKO approved
Description
The EL101X-G series devices consist of an infrared emitting
diode, optically coupled to a phototransistor detector. Compound
use free halogens and Sb2O3.
They are packaged in a 4-pin SOP package
Applications
 Programmable controllers
 System appliances, measuring instruments
 Telecommunication equipments
 Home appliances, such as fan heaters, etc.
 Signal transmission between circuits of different potentials and impedances

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

المان قطع ووصل جریان وولتاژالمان محافظت

سری

اپتوکوپلرOPTOCOUPLER

تعداد پین

4

پکیج

SOP-4

VR

6V

IF

50mA

ITSM

-

VDRM
-

VCEO

80V

VISO

-
Ptot-PD

250mW

تعداد خروجی

1

ابعاد

7.62X4.68X3.5mm
دمای کاری

125+~50-
برند

EVERLIGHT
کشور سازنده

تایوان
کیفیت

اورجینال
نوع مونتاژ SMD
ویژگی خاص
